気流を見える化する方法

クリーンルームやクリーン環境では、ゴミ・異物は気流に乗って移動します。
10㎛以下の小さな粒子（微小粒子）は無秩序な動きをしながら拡散し、10〜100㎛の大きな粒子（粗大粒子）は重力によって落下します。
しかし、すべての粒子は気流によって運ばれるため、効果的なゴミ・異物対策において、気流の可視化と管理は欠かせません。

① タフト法

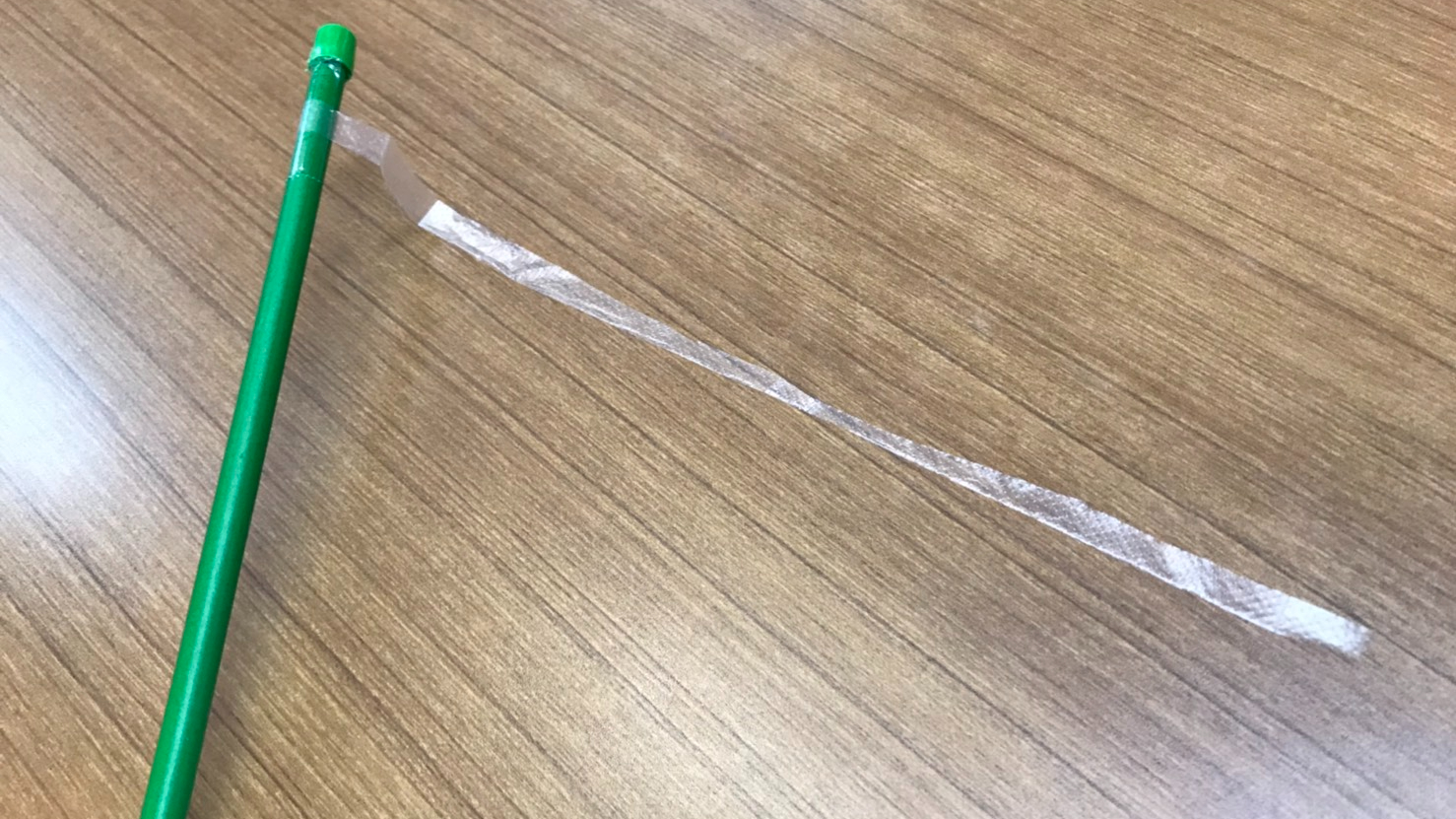

気流内に設置したタフト（絹糸・ナイロン繊維・織物の小さい帯・フィルムの薄いテープなど）を観察する方法です。

手軽で簡単、コストが安いことがメリットですが、空気の流れが弱い場所ではうまく観察できないこともあります。

②トレーサ注入法

トレーサ粒子の挙動を観察または撮影する方法です。

③画像処理による気流可視化装置

トレーサ注入法で得られた画像データをコンピュータで処理し、気流の状態を定量的に示す方法です。

④速度分布測定による気流可視化方法（定量測定）

熱式または三次元超音波風向風速計などによる風速測定を対象領域内の複数箇所で行う方法です。

NCCでは気流管理のコンサルティングや測定機材の提供も行っています。
お気軽にご相談ください。
