ホコリが見える!
クリーンチェックライトシリーズとは
- ∨ "強い直進性"でホコリがよく見える!
クリーンチェックライトとは? - ∨ TV番組でも活用されました!
- ∨ クリーンチェックライトが選ばれる理由
- ∨ クリーンチェックライトの活用実績
- ∨ クリーンチェックライトのラインナップ
- ∨ トリトン・クオンタム・ZEUSの違い
- ∨ 用途別ライト適正表
- ∨ 商品比較表
ホコリが見えるライトシリーズ
『クリーンチェックライト』
"強い直進性"でホコリがよく見える!
クリーンチェックライトとは?
クリーンチェックライトは、製品の付着物や傷、設備・作業環境等のホコリ・ゴミ・異物を簡単に見えるようにできるライトです。
ホコリの「見える化」に必要なのは光の強さでなく「光の直進性」が重要ですので、クリーンチェックライトは光の直進性が非常に強いのが特徴です。
クリーンチェックライトは暗視野照明法、チンダル現象、斜光法(※)の組み合わせで可視化限界にある10μm以上の異物を見えるようにすることができるものです。「見える化」には非常に強い光の直進性が求められるため、クリーンチェックライトシリーズはリフレクター方式(エムギア・トリトン・クオンタム)とマルチレンズ集光方式(ZEUS)を採用しています。
一般的な懐中電灯とは違い照射距離に関係なく安定した直進光により、見える化品質が安定します。高輝度懐中電灯と勘違いされがちですが、クリーンチェックライトは全くの別物です。
付着塵や浮遊塵の見える化の他にも、塗装工程の不良原因調査、自動車部品の製造・組立、住宅建材の検査、電子部品や製造装置の外観検査、出荷検査など幅広い用途で活躍しており、半導体・液晶・高機能フィルム・精密部品などの広い業界で、クリーンルーム内で使用できるクリーンルーム用ライトとしても活用いただいています。
TV番組でも活用されました!
クリーンチェックライトが選ばれる理由
- 高い集光技術で「見えやすさ」が違います
- グリーンアダプタ―付きで一つのライトで2色の光が切り替え可能(トリトン、クオンタム、ZEUSのみ)
- 丈夫なハードケース付きで現場で管理しやすく、置き場に困らない(トリトン、ZEUSのみ)
- HIDタイプのエムギアに加え、様々な用途に最適な3種類のLEDライトのラインナップ
- 両手を空けて作業が出来る専用スタンドもあります(別売り)
- 他社にはない、動画撮影に最適な性能を持つZEUS
クリーンチェックライトの活用実績
- 製品の検査・組立工程
- クリーンルーム内の異物調査
- 製品のキズ検査
- 作業現場の床・壁への付着塵確認
- 製造設備のファン付近の浮遊塵確認
- 清掃前後のクリーン状態の確認
- 人から発生するホコリの確認
- 気流可視化装置と組み合わせた気流の見える化
- その他、ホコリ・異物・キズの「見える化」に効果的です。
クリーンチェックライトのラインナップ

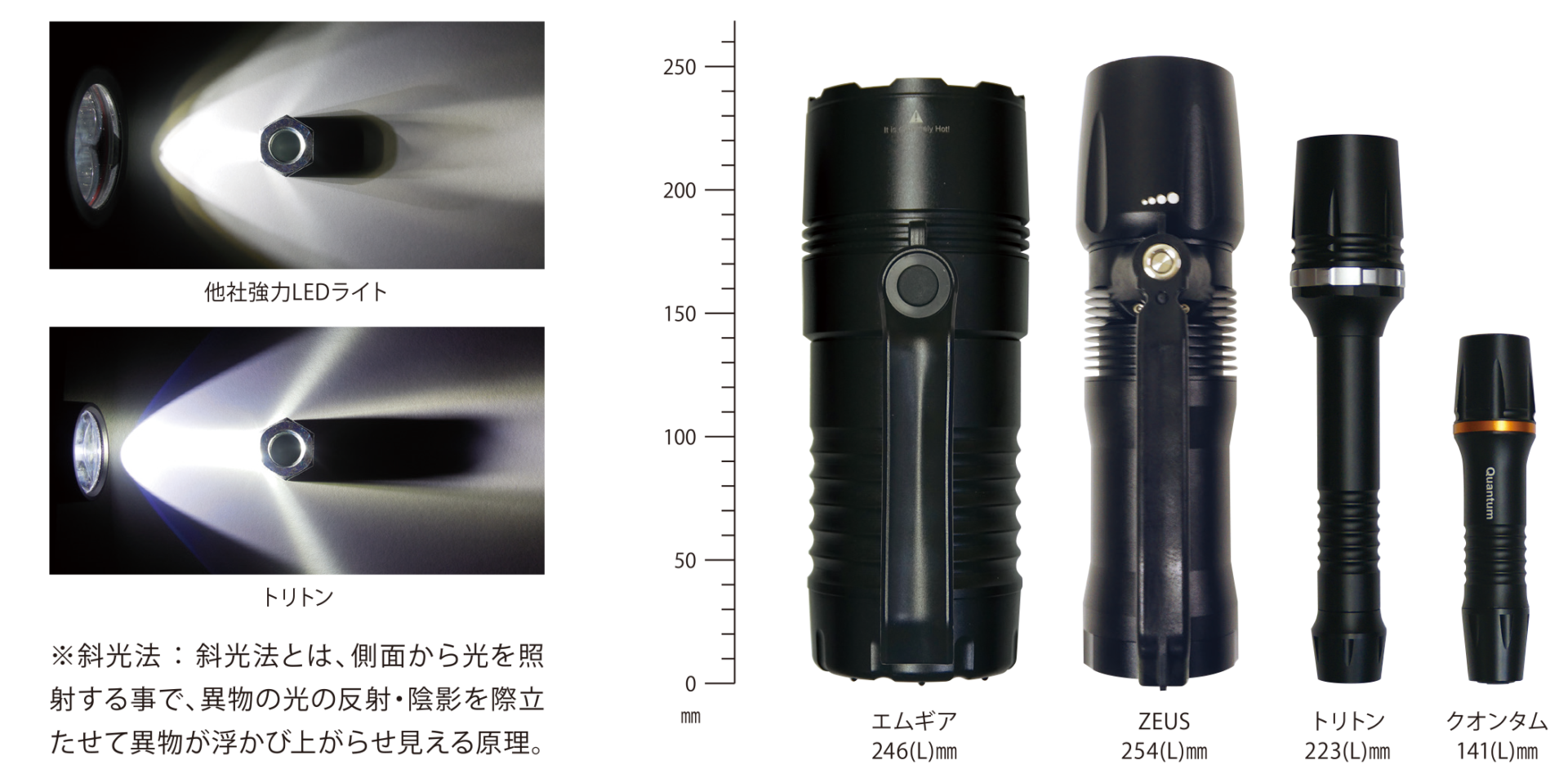

トリトン・クオンタム・ZEUSの違い
トリトン
中光量で浮遊塵から付着塵までマルチに使用可能な中型クリーンチェックライトです。
作業中に外れにくいグリーンアダプタ付のため、浮遊塵には白色光、付着塵にはグリーン光と1台で手軽に切り替えることができます。
また、丈夫なハードケース付きで現場での管理が容易です。
別売りスタンドで作業効率も良く、工場の設備メンテナンスや機器清掃時の確認など、現場の見える化に効果的です。
クオンタム
小光量で付着塵の見える化や小型製品の外観検査が得意な小型クリーンチェックライトです。
他にはないコンパクトタイプにも関わらず、高い集光技術で見えやすさを確保しました。
小型で扱いやすく、スタンドだけでなくヘルメットに固定できるホルダーも別売りでご用意しております。
専用ケースとストラップも付属していますので、現場管理用に持ち歩いたり、装置の中や狭い場所などのチェックに最適です。
ZEUS
中~大光量で付着塵・浮遊塵の確認、製品外観検査、設備検査、組立工程、フィルム貼り合わせ工程、清掃など様々な作業に一本で適用する万能クリーンチェックライトです。
光が強すぎて撮影に適さなかったHIDタイプの弱点を、マルチレンズ方式を採用することで克服した唯一のライト。
スポットライトのように均一な光が必要なところだけに当たるため、撮影のしやすさが格段に向上しました。
見える化性能についても、広範囲を同じ感度で観察できるため、評価のバラツキが起こりません。
さらに、高い性能にも関わらず中型サイズで、充電頻度やランプ交換などのメンテナンス周期が長いのも特長です。
丈夫なハードケース付きで、現場に持ち運んで浮遊塵の様子を撮影し共有することで、現場環境を動画で伝えられるようになります。
用途別ライト適正表
他社HIDライト同等性能の「エムギア」と比較して、NCCのオリジナルライトの汎用性の高さをご確認ください。
商品比較表
品名 | ZEUS | トリトン | クオンタム |
---|---|---|---|
商品画像 | |||
光源 | 11.5W LED | 10W LED | 5W LED |
集光方式 | マルチレンズ | リフレクター | リフレクター |
光束 | 1100lm | 900lm | 500lm |
出力モード | 2段階(High/Low) | 2段階(60%/100%) | 3段階(30%/60%/100%) |
ズーム機能 | 有り | ー | ー |
リチウムイオンバッテリ容量 | 3.7V 20,000mAh | 3.6V 3,000mAh(2本直列) | 3.6V 3,000mAh(1本) |
連続使用時間 | 6時間 | 2時間30分 | 2時間30分 |
ランプ寿命 | 最大60,000時間 | 最大50,000時間 | 最大50,000時間 |
ACアダプタ仕様 | オプション有り | ー | ー |
充電時間 | 3時間 | 3時間30分 | 3時間30分 |
サイズ | Φ68×254mm | Φ49×223mm | Φ28×142mm |
重量 | 1300g(バッテリ込み) | 370g(バッテリ込み) | 165g(バッテリ込み) |
固定方法 | 市販の三脚で固定可能 | 専用スタンド(別売り) | 専用スタンド(別売り)、ホルダー(別売り) |
付属ケース | ハードケース付き | ハードケース付き | ー |
発光スペクトル:白色光 | |||
発光スペクトル:グリーン光 |
